6COM工控機串口（Communication Port）的鏈接過程是一個觸發硬件連接、參數配置及軟件調試的綜合性途徑。以下將詳細介紹這一過程實施方法。

一、硬件連接

1. 串口類型與線纜選擇

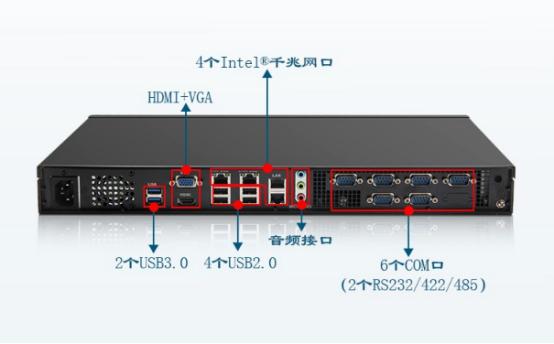

6COM工控機通常配備標準的串行通信接口，如DB-9或DB-25連接器。在連接前，首先需要確認工控機與外部設備（如傳感器、打印機、條碼掃描器等）的串口類型是否匹配。若不匹配，可能需要使用轉換器進行適配。

接下來，選擇合適的串口線纜。對于近距離通信（通常小于12米），可直接使用RS-232標準線纜連接。若通信距離較遠，則需考慮使用RS-422或RS-485等更遠距離通信標準的線纜，并可能需要添加調制解調器（MODEM）以延長通信距離。

2. 接線方法

在接線時，應參考串口連接器的針腳定義。對于DB-9和DB-25接口，常用的引腳包括發送數據（TXD）、接收數據（RXD）和信號地（GND）。最為簡單且常用的是三線制接法，即地（GND）、接收數據（RXD）和發送數據（TXD）三腳相連。確保連接時插頭與插座對應無誤，并緊固好連接螺釘，以防止接觸不良或松動導致通信故障。

二、參數配置

1. 端口設置

在Windows操作系統中，串口通過分配一個端口號來定義。可以在設備管理器中查看工控機中已安裝的串口及其對應的端口號。通常，COM1至COM4是系統默認的串行端口，但也可以通過系統設置進行更改。

2. 波特率設置

波特率是指每秒傳輸的比特數，它決定了數據傳輸的速率。在連接串口時，需要確保工控機與外部設備的波特率設置一致。常用的波特率有9600、19200、38400、57600、115200等。設置不當可能導致通信錯誤或數據丟失。

3. 數據位、停止位和校驗位設置

除了波特率外，還需要設置數據位、停止位和校驗位等參數。數據位決定了每次傳輸的有效數據位數，常見的是7位或8位。停止位用于表示數據包的結束，常見的有1位、1.5位或2位。校驗位用于檢測數據傳輸中的錯誤，常見的有無奇偶校驗（None）、奇校驗（Odd）和偶校驗（Even）。這些參數的設置需根據外部設備的通信協議進行匹配。

三、軟件調試

1. 串口工具配置

在硬件連接和參數配置完成后，需要使用串口工具（如SecureCRT、串口調試助手等）進行軟件調試。首先，在串口工具中新建串口連接，選擇正確的串口編號、波特率、數據位、停止位和校驗位等參數。然后，嘗試發送測試數據以驗證通信是否正常。

2. 調試注意事項

調試時，確保串口工具與工控機及外部設備的設置一致。
使用高質量的串口線纜以減少信號衰減和干擾。
避免帶電插拔串口線纜，以防止串口損壞。
在網絡上進行數據傳輸時，注意配置網絡參數（如IP地址、子網掩碼等）以確保通信暢通。
使用流控制功能（如硬件流控制RTS/CTS和軟件流控制XON/XOFF）來防止數據丟失和提高通信效率。

結語

6COM工控機串口的鏈接過程包括硬件連接、參數配置和軟件調試需要三個主要步驟。通過正確選擇串口線纜、設置參數和調試軟件，可以確保工控機與外部設備之間的穩定通信。在實際操作中，還需注意細節問題如電氣特性匹配、線纜質量等以確保通信的可靠性和穩定性。
